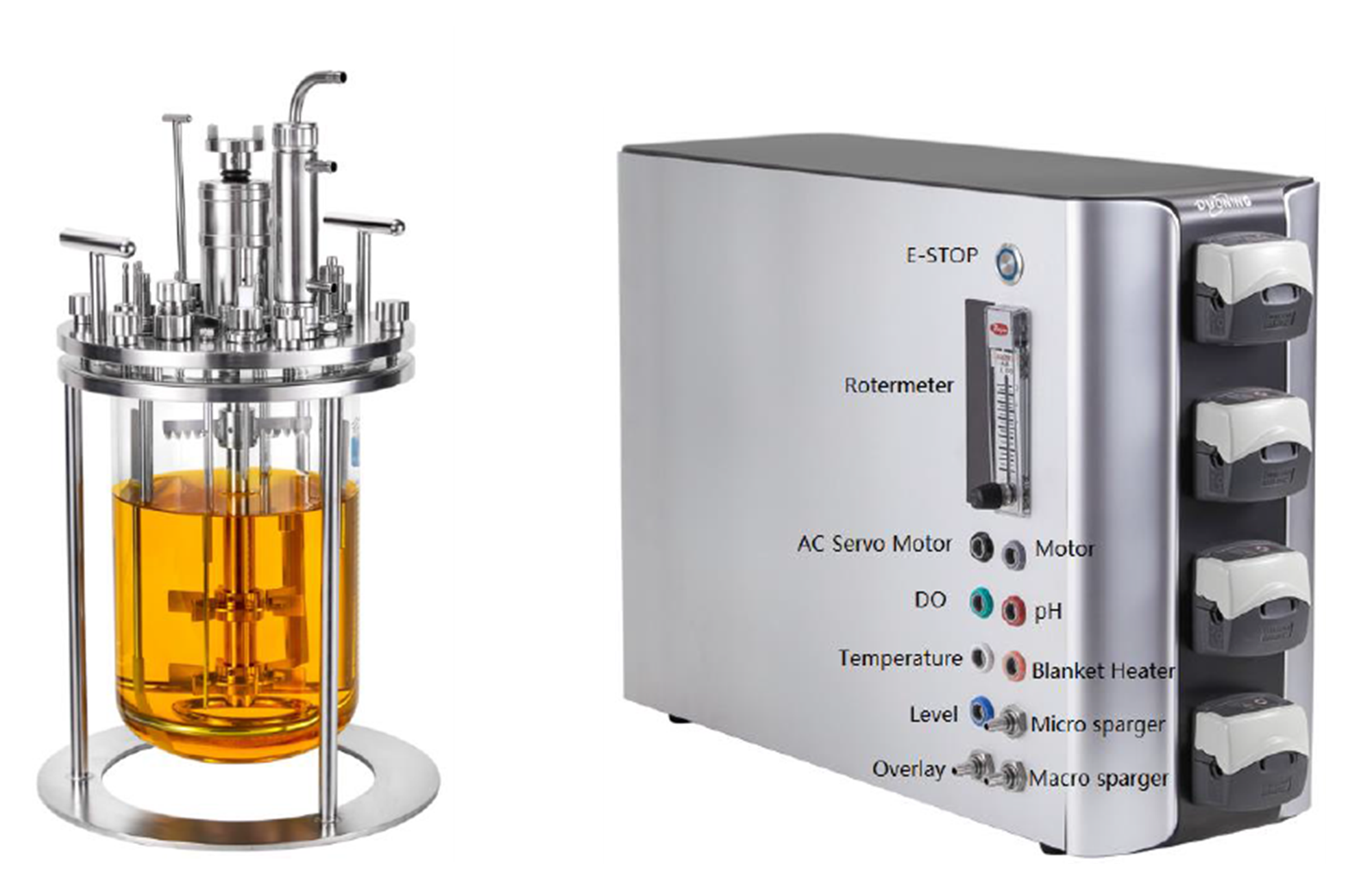

DuoBioX? Explore 是一款設計領先、性能優異、功能齊全并且易于操作的微生物培養反應器系統，用戶只需要一臺電腦就能同時控制1至8臺玻璃罐相互獨立或平行組合運行，這將極大加速工藝開發進程。DuoBioX? Explore系統適用于生物制藥行業發酵工藝的開發研究。
設計理念
DuoBioX? Explore系統完全符合生物制藥行業微生物發酵罐技術性能要求，過程軟件使用簡潔的設計語言使操作更加簡單?？刂破魅纂姎庠捎眠M口品牌且高度集成化，占地空間少，節省您寶貴的實驗室桌面空間。
材質選擇
罐體不銹鋼與料液接觸部分采用SS 316L不銹鋼，并經電解拋光，惰性處理表面易于清潔；玻璃罐體采用高品質鋼化硼硅玻璃，密封材質采用EPDM或硅膠等符合FDA要求的材料制作；非料液接觸部分為高品質 SS 304 不銹鋼材料。
系統硬件
采用全套知名品牌硬件，確保設備性能穩定可靠：
? 德國 SIEMENS S-1200 系列 PLC
? 日本Panasonic伺服攪拌電機
? 瑞士METTLER TOLEDO的pH凝膠電極
? 日本 SMC 電磁閥
? 瑞士 HAMILTON 的 DO 光學電極
? 美國 Dwyer 轉子流量計
? 多寧普瑞可調速蠕動泵（可選英國 Watson-Marlow）
? 美國 ALICAT 質量流量計
優勢
? 3 L、5 L、7 L、15 L等多個罐體規格選擇。
? 采用衛星機箱設計，為系統拓展賦予極大的靈活空間，快速實現1至8臺罐體多聯或平行控制，Explore系統可以輕松實現不同罐體之間的參數設置、工藝程序調用、數據備份，并可在同一界面下對不同批次趨勢對比分析。
? 基于Wincc工業級架構開發的操作系統，符合GMP及21 CFR Part 11要求，可應用于制藥及醫療等行業。
? 強大軟件功能，可實現基于反饋、時間、條件及腳本配方等全方位的控制，可滿足用戶嚴苛的工藝需求。完善的網絡通訊接口，對接 SCADA 實現數據采集及遠程監控。
? 控制器設計預留額外的模擬輸入接口,可整合CO2/稱重/生物量等傳感器，并可使外接傳感器參與到控制反饋中?？蓴U展尾氣分析以及在線生化分析功能。
? 多種DoE方法選擇，功能涵蓋篩選和優化；系統軟件內嵌，試驗設計一鍵分配至衛星罐無縫對接；結果分析可視化圖形輸出，確定最優范圍。
型號 | Explore 3L-F | Explore 5L-F | Explore 7L-F | Explore 15L-F |
功能 | 微生物，最大控制8臺罐體 | |||
罐體（帶擋板） | ||||
標稱體積 | 3 L | 5 L | 7 L | 15 L |
最大工作體積 | 2.2 L | 3.6 L | 5.0 L | 10.8 L |
最小工作體積 | 600 mL | 1.2 L | 1.7 L | 3.6 L |
罐體內高徑比（H:D） | 2:1 | 1.8:1 | 2.2:1 | 2.:1 |
攪拌槳層數 | 2 | 3 | ||
槳葉形式 | 6 片平直葉盤x2 | 中下層6片平直葉盤x2，上層6片45°斜葉盤x1 | ||
槳葉直徑 | 65 mm | 72 mm | 72 mm | 86 mm |
通氣管直徑 | 4 mm | 6 mm | 8 mm | 8 mm |
底部通氣直徑 | 0.8 mm | |||
通氣孔數量 | 8 | 8 | 8 | 16 |
底部通氣形狀 | 環形通氣 | |||
控制器 | ||||
pH電極 | Inpro3100i/SG/225 EasyFerm Bio PHI Arc 225 | Inpro3100i/SG/325 EasyFerm Bio PHI Arc 325 | ||
DO電極 | 243666-142/225（光學）H2 | 243666-142/325（光學）H2 | ||
外部接口預留 | 1*4-20mA 模擬輸入（第二個可選） | |||
表層通氣 | 空氣-轉子流量計 | |||
MFC-Air | 0~1 L | 0~4 L | 0~10 L | 0~20 L |
MFC-O2 | 0~1 L | 0~4 L | 0~10 L | 0~20 L |
MFC-CO2 | 可選 | |||
MFC-N2 | 可選 | |||
液位電極 | 標配 | |||
蠕動泵 | 4 x 多寧普瑞KZ12調速蠕動泵（可選Waston Malow 114D） | |||
溫度控制 | Pt100溫度電極；電熱毯 100w；PID控制冷水閥調節 | |||
尾氣冷凝 | 冷卻水循環 | |||
稱重 | 可選 | |||
控制軟件 | ||||
21 CFR Part 11 | 符合 | |||
數據記錄 | 支持 | |||
用戶權限管理 | 四級 | |||
公用工程需求 | ||||
氣源 | Air、O2、CO2、N2 | |||
氣源壓力 | 0.2-0.3 MPa | |||
電壓 | 220v 50 Hz | |||
插座 | 10A 三孔 | |||
控制柜尺寸 | 深*寬*高 554*188*404 mm | |||
罐體外部尺寸 | 高*直徑（外）431*200 mm | 高*直徑（外）480*250 mm | 高*直徑（外）550*250 mm | 高*直徑（外）662*340 mm |
I/O柜體重量 | 45 kg | |||
罐體凈重 | 8 kg | 10 kg | 12 kg | 15 kg |
